ORIENTAL MOTOR 东方马达 旋转编码器 增量型
ORIENTAL MOTOR 东方马达 旋转编码器 增量型
安装尺寸Φ30 mm/Φ40 mm、还备有防尘・防滴IP65型
100～4000 P/R（14种）分辨率
线性驱动输出、电压输出、开路集电极输出（电源电压DC5～24 V）
特征 | 旋转编码器 增量型
小型・轻量
耐环境・耐振动
交期短
性价比高
丰富的
分辨率阵容
小型・薄型・轻量的增量型编码器
角度精度：±0.36°、高可靠性
Z相信号提升原点精度
编码器信号直接控制，可降低系统成本
防尘・防滴IP65型
小型・薄型・轻量的增量型编码器
轻量、小尺寸，有助于装置的小型化
小型・薄型・轻量，因此可安装在狭小空间。并且备有在粉尘·水滴飞散的环境种也能使用的IP65型。
抗粉尘·结露的强耐环境性能
由于是磁式编码器，不易受到灰尘、结露、振动的影响，可维持稳定的性能。
交期短・高性价比
交期短，高性价比高。
高温环境下也可使用
开路集电极输出最高可在 70℃、线性驱动输出※、电压输出最高可在 85℃的环境下使用。
※ 防尘・防滴IP65型开路集电极输出、线性驱动输出均最高可在70℃环境下使用。
14种分辨率，用途广泛
分辨率100～4000 P/R。有14 种类型提供选择，包括适合与步进马达搭配使用的分辨率以及适合步距角计算的分辨率。
东方马达的磁式编码器角度精度为±0.36°的规格。 原点返回时，无Z相信号的情况下，原点位置的精度依靠HOME传感器的精度。由于运行速度及周围温度变化，原点精度会产生偏差。 Z相信号在将编码器连接器部分向下调整的状态下，当轴铣面部分（圆轴型）或固定用螺丝部分（中空轴型）位于红色箭头位置时，会每转1输出1次。 与CVD系列组合使用，直接读取编码器信息，可监视并检出位置偏差。无需高速计数器，降低了上位控制器的成本。 ※ CVD系列对象产品：S型(SPI通信控制)、全闭环控制型、多轴型角度精度：±0.36°、高可靠性
角度精度是指实际的旋转角度与编码器输出的角度的误差。
由此，可减轻装置设计时的验证负担。Z相信号提升原点精度

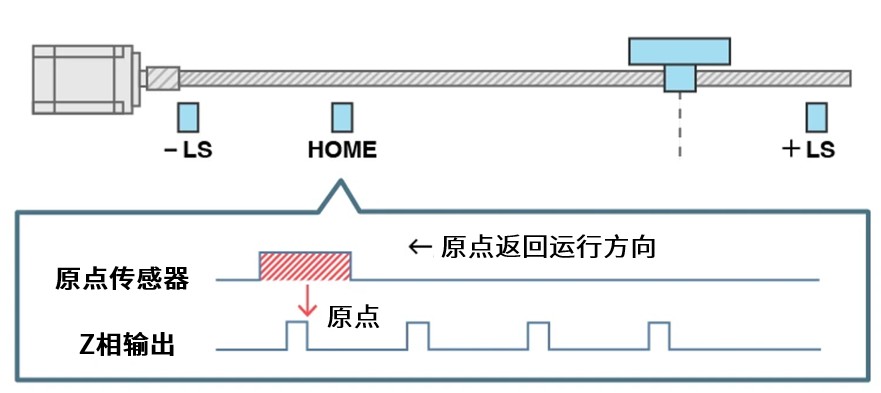

由于电动机每转1周输出1此Z相信号，原点返回同时使用Z相输出，可提升精度。机械原点与Z相信号的定位非常简单
编码器信号直接控制，可降低系统成本
