αSTEP AZ 系列是东方马达（ORIENTAL MOTOR）的闭环步进电机 + 驱动器产品线，核心卖点是免电池机械式绝对编码器（ABZO），主打上电免回零、无丢步、低发热、高精度、多总线，是介于开环步进与伺服之间的高性能定位方案，也是你之前问的 MRCU 控制器 / OVR 机器人 的标配电机 ORIENTAL MOTOR 东方马达 αSTEP AZ系列 步进电机
搭载免电池绝对式编码器
AC/DC 输入
FA网络对应
广泛的速度范围・转矩区间
2025.12.10DC电源输入驱动器增加取得STO认证的型号。

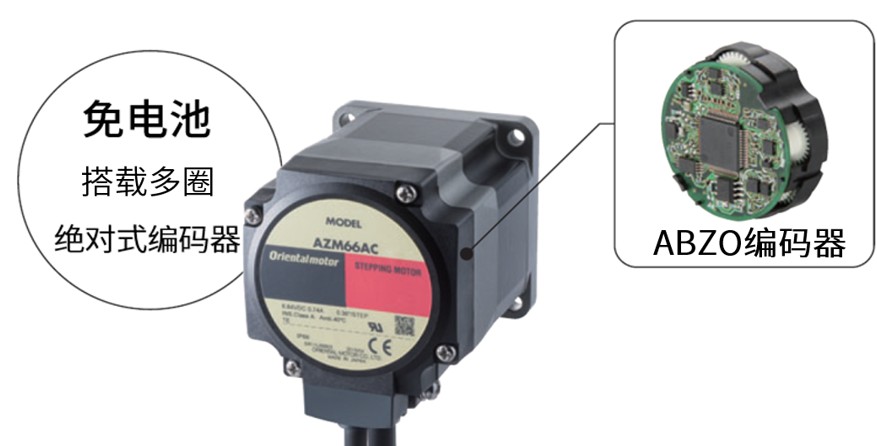

搭载ABZO（绝对式）编码器
新开发ABZO编码器
小型免电池的机械式绝对式编码器。 可提高生产力并降低成本。
机械式编码器
搭载多个相当于时钟时针的齿轮的机械式编码器，通过识别每个齿轮的角度来检测位置信息。
因此免电池。
多圈绝对式编码器
可根据作为基准的原点，利用电动机轴检测±900转（1800转）的绝对位置。
* 安装尺寸 20 mm、28 mm（30 mm）为±450 转（900 转）。
无需外部传感器
由于是绝对式系统，因此无需原点传感器、限位传感器等外部传感器。
高速原点返回+原点返回精度提升
没有原点传感器、限位传感器也能原点返回。无需担心传感器的灵敏度，实现高速原点返回，缩短生产周期。同时，不会因传感器灵敏度而产生原点位置的波动。可以提高原点返回的精度。
降低成本
无需外部传感器的费用以及配线相关的费用。降低整个系统的成本。
提高设备的设计自由度
可以节省原本用于安装和配线外部传感器的空间。提高设备设计的自由度。
不受外部传感器错误动作的影响
在金属加工中，不会因金属片飞舞或油尘飞舞的环境，而发生外部传感器错误动作或故障、断线等问题。
无电池
无需电池的机械式编码器。通过机械方式管理位置信息。
保持位置信息
在定位运行中，即使断开电源或电机/驱动器间的电缆被拔掉，也能保持位置信息。
可以减少原点返回操作的时间。
减少维护
无需更换电池。可以减少维护的麻烦和成本。
提高驱动器安装自由度
节省了安装电池和布线所需的空间。没有驱动器安装位置的限制，提升了电控柜等布局设计的自由度。
海外运输也安心
电池会自放电，因此在长时间设备运输（如海外运输）中需要特别注意。使用ABZO传感器时，位置信息的保持没有期限。此外，出口电池时不需要考虑各种法规等。
消耗电力和CO2排放量比过去减少47％（本公司比较） 运行条件 CO2系数 0.519kg-CO2/kWh 电源电压 单相200-240V 运行状况 运行70％、待机25％、停止5％ 运行时间 24小时连续运行、365天 负载率 50％ 转速 1000r/min 消耗电力量和CO2排放量比过去减少43％（本公司比较） 运行条件 CO2系数 0.519kg-CO2/kWh 电源电压 直流24V 运行状况 运行70％、待机25％、停止5％ 运行时间 24小时连续运行、365天 负载率 50％ 转速 1000r/min 在通常情况下采用开环控制驱动，具备多项优势。 即使是如同步带等刚性较低的机构，也能在无需调整的情况下响应指令。 即使是如凸轮等负载变化大的机构，也能在无需调整的情况下响应指令。 即使用于对电动机停止时的微小振动敏感的应用，也可安心使用。 在过载时，控制电动机输出最大转矩。可避免因转矩不足造成电动机停止等故障。 由于电动机内置传感器，可持续监视位置与速度等信息。 保护等级为IP66，具备高度防尘能力，可在可能存在水花飞溅的环境中使用。 电动机安装场所（室内） 可能溅水的场所。但不包括会接触油、化学品、水下及高水压环境。 本公司独有的“防溅实验” ①冷热冲击试验、②振动试验、③放水实验顺序进行，确认无进水。 连接器结构内置垫圈与O形环，提高防水性。包含连接器部分，均符合IP66标准。省电·低发热
大幅降低发热

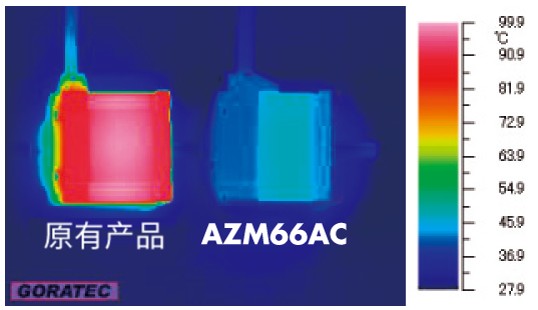

利用热影像观察温度分布
同一条件运转时的电动机外表温度
通过节能功能减少消耗电力
AC电源输入
DC电源输入
即使无需调整也能稳定且快速——闭环与开环控制的融合
通常情况下采用开环控制驱动，过载时自动切换至闭环控制
过载时自动切换至闭环控制，可防止异常停止。开环控制的优点
即使无需增益调整，也能与指令同步运行
即使负载条件变化，也能与指令同步运行
不会发生微振
闭环控制的优点
完善的监视功能
另有便于监视运行状态的“定位结束信号”等功能。电动机与减速机型及特点
提供两种电动机连接方式
电缆线型
通过多根电缆线中继连接连接器型
通过一根电缆线直接连接
连接器型特点与优势请点击此处
适用于有水溅环境的连接器型（IP66等级）
考虑老化的“防溅实验”本公司独有评估
连接器结构
推出中空轴加工电动机
