【高斯摩分享】 晶圆背面崩边终结者！DISCO 干货：成因 + 解决方案，良率直接拉满

晶圆切割时最头疼的莫过于 “背面崩边”！轻则导致芯片破损，

重则良率暴跌、成本飙升～ 这份 DISCO Kiru 课程的实操干货，

把崩边的成因、影响因素、解决方案拆得明明白白，

从刀片选型到胶膜搭配，从工艺参数到设备调试，新手也能照着做，良率直接稳了！

一、先搞懂：背面崩边有多致命？

背面崩边是晶圆切割（划片）过程中，芯片背面出现的碎裂、缺口问题，主要危害：

芯片强度下降，后续封装易断裂；

产生粉尘污染，影响其他工序；

直接导致良率损失，批量生产时损失惨重；

可能引发客户投诉，影响交付。

核心结论：崩边不是小问题，找对成因才能精准解决！

二、崩边核心成因：5 大元凶（收藏级表格）

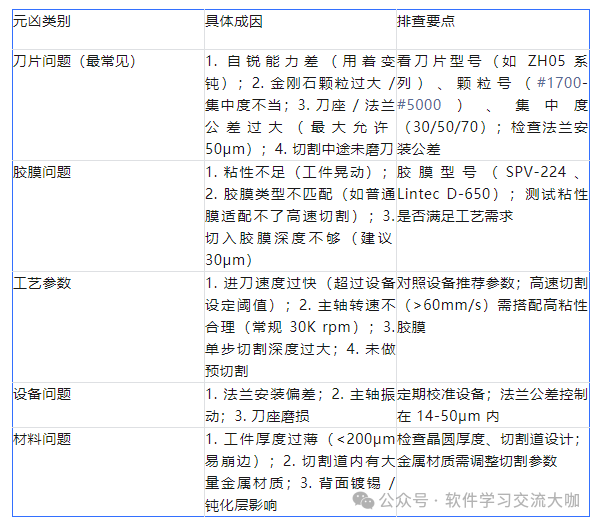

背面崩边的根源主要在 “刀片、胶膜、工艺、设备、材料”5 个方面，对应成因 + 排查要点一目了然：

划重点：刀片和胶膜是 “重灾区”，80% 的崩边都和这俩有关！

三、针对性解决方案：5 大对策，直接落地

对应成因找对策，每个方案都附实操案例，新手闭眼抄作业：

1. 刀片选型 + 使用：锋利又耐用

选对颗粒号：薄晶圆（<300μm）选细颗粒（#3500-#5000），厚晶圆（>400μm）选中粗颗粒（#2000-#3000）；

控制集中度：低集中度（30/50/70）提升自锐性，避免刀片变钝；

定期磨刀：开启 “Interval Dressing” 功能，切割中途自动磨刀，防止过载；

推荐型号：ZH05-SD3500-N1-70（通用款）、ZH05-SD2000-N1-70（厚晶圆款）。

2. 胶膜搭配：固定牢才不崩边

粘性匹配：高速切割（>60mm/s）选高粘性胶膜（如 Lintec D-650），常规速度选 SPV-224；

类型适配：硅片用 PVC/PO 基材胶膜，陶瓷 / 玻璃用 PET 基材胶膜；

切入深度：必须切入胶膜 30μm，避免工件松动。

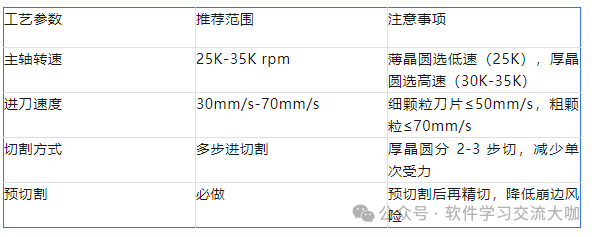

3. 工艺参数优化：别凭感觉调！

4. 设备调试：公差控制是关键

法兰安装：公差≤50μm，定期检查是否松动；

主轴校准：避免振动，振动大时降低转速；

刀座维护：磨损后及时更换，防止刀片倾斜。

5. 材料适配：提前规避风险

薄晶圆（<200μm）：用细颗粒刀片 + 高粘性胶膜，进刀速度≤30mm/s；

切割道有金属：降低进刀速度，增加磨刀频率；

背面有镀层：调整切割深度，避免镀层影响刀刃受力。

四、避坑口诀（记牢不踩雷）

刀片选对颗粒度，集中度低自锐好；

胶膜粘性要适配，切入深度 30μm；

工艺参数别乱飙，多步进切更稳妥；

设备公差勤检查，磨刀功能不能少；

薄晶圆慢切保稳，厚晶圆粗刀高效！
