【高斯摩分享】 DISCO 划片新手必看！刀片规格 + 设备精度 + 崩边解决，3 大核心干货一次吃透

在半导体划片工序，刀片选不对、设备精度失控、崩边频发，是新手最头疼的三大问题！

这份 DISCO 官方培训报告，拆解了刀片规格编码、

设备精度标准、崩边解决方法，全是能直接落地的实操干货，今天整理成新手友好版，收藏起来，划片问题再也不用慌～

一、刀片规格解读：型号编码藏玄机，一看就懂

DISCO 刀片型号（如 ZH05-SD3500-N1-50-CC）每个字符都有含义，拆解开再也不用瞎猜，还附参数对照表，直接抄作业！

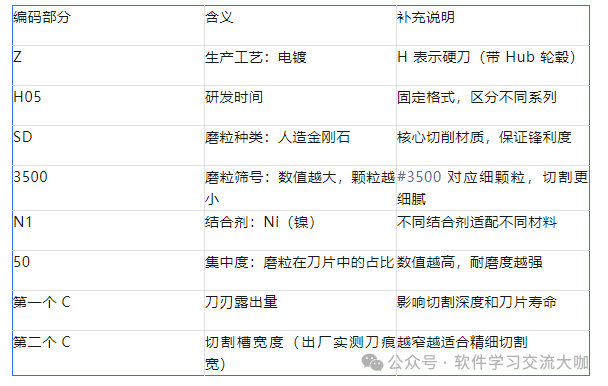

1. 型号编码拆解（以 ZH05-SD3500-N1-50-CC 为例）

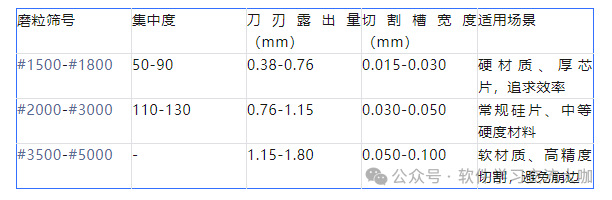

2. 核心参数对照表（直接套用）

小技巧：刀刃露出量最大 1.93mm，切割槽宽最大 0.2mm，

根据芯片厚度和精度要求选择，细颗粒 + 窄槽 = 高精准，粗颗粒 + 宽槽 = 高效率。

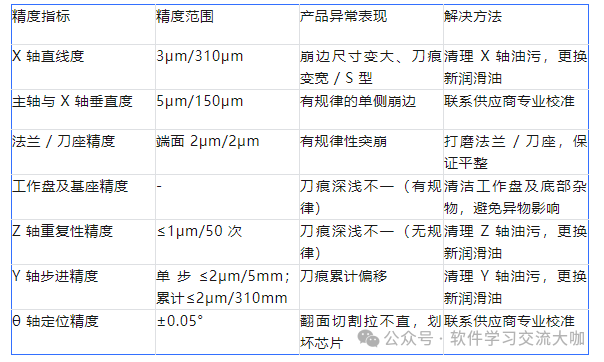

二、设备精度：6 大关键指标，异常处理直接对号入座

设备精度是划片质量的基础，静态精度包含 6 个核心维度，出现异常不用慌，对照表格找原因、解问题：

额外注意：2 个易忽略的精度细节

切割水喷嘴：必须对准刀片正中心，水流均匀分在刀刃两侧，

否则水压不均易崩边；Blade Nozzle 下表面高于刀片边缘 1.75±0.25mm；

Frame Clamp 高度：闭合状态下需低于工作台表面至少 0.5mm，避免刮伤芯片。

三、崩边解决：3 种类型 + 对应方案，彻底告别崩边

划片崩边分 3 种情况，针对性解决，良率直接拉满：

1. 初期崩边（新刀必遇）

原因：新刀金刚石暴露量少，切割力不足；刀片与主轴不同心；

解决方法：新刀先 “磨刀”（试切假片），既让金刚石充分暴露，又修正同心度，再正式加工。

2. 固有崩边（材质 / 参数不匹配）

原因：刀片规格、加工参数、切割条件与材料不适配，磨粒尺寸对材料损伤过大；

解决方法：

换刀片：软材质选细颗粒（#3500+）、窄槽刀片；硬材质选中粗颗粒；

调参数：降低进刀速度、调整主轴转速、减小单次切入量；

改条件：优化切割水流量，保证冷却和排屑。

3. 异常崩边（周期性 / 突发性）

原因：刀片磨损严重、法兰 / 刀座精度不足、设备部件松动；

解决方法：直接更换刀片；打磨法兰 / 刀座，修正精度；检查设备部件，紧固松动处。

新手避坑口诀（记牢不踩雷）

刀片编码看筛号，细粒窄槽防崩边；

设备精度勤检查，油污清理换机油；

崩边分类型，初期磨刀、固有调参、异常换刀。
